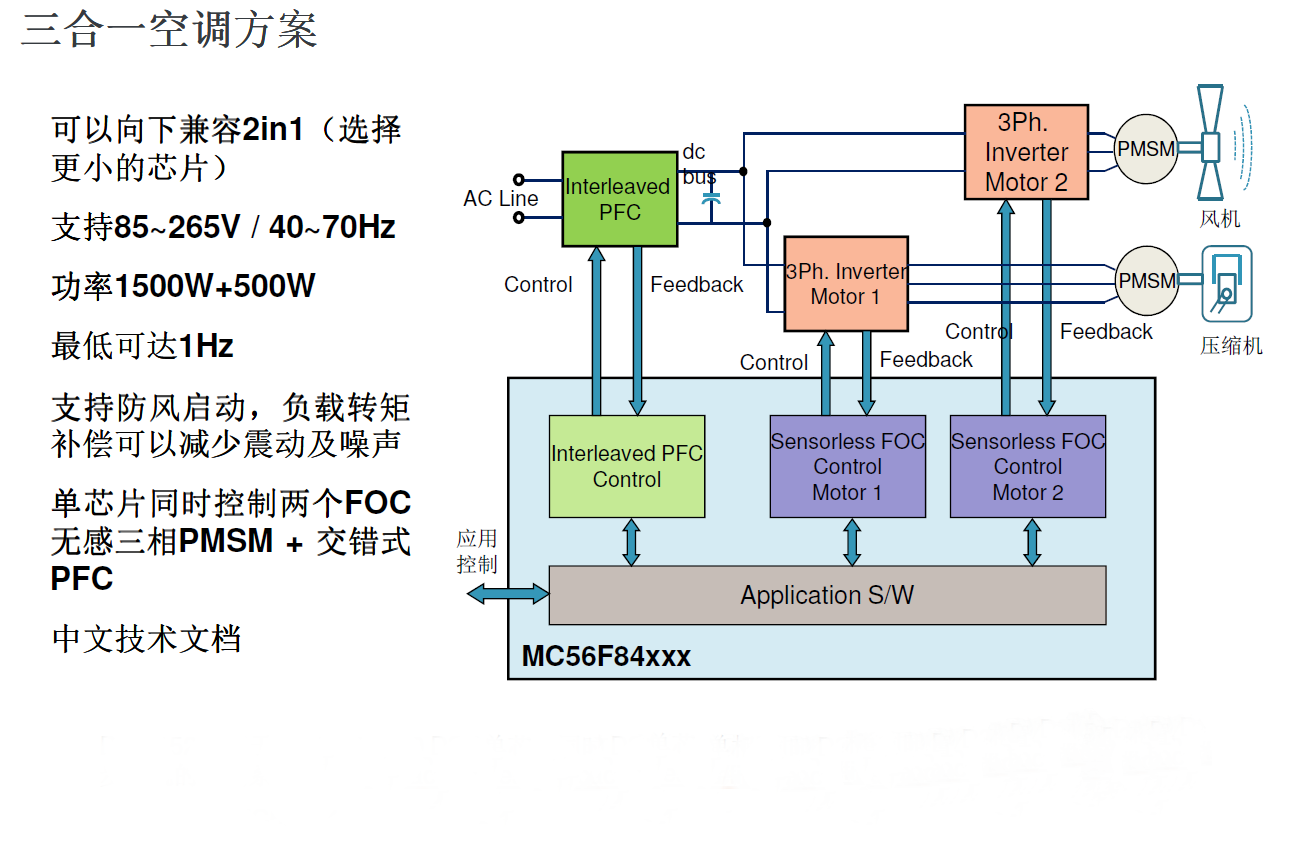

变频家电-变频空调三合一方案
变频家电-变频空调三合一方案
装置： 56F84xxx-32位DSC
应用特点：
高性能、低成本的直流变频空调室外机控制系统
三种控制目标(交错式单相pfc变换器、风扇和压缩机)采用一种单片机装置。
输入电压范围85-265VAC/40-70h
单相两通道交错pfc变换器，兼容全局电源输入，功率因数99.9%，输入电流thdi 8%。
压缩机和风机的无传感器FOC算法
风机防台风启动，压缩机在线负载转矩补偿控制，降低系统振动和噪声。
在全负荷和输入电压范围内可靠的启动性能
极低速/高速(从1Hz到150 Hz)扩展磁链观测器的性能
过/欠电压、过电流、过温、过输入功率保护和转子检测锁定
FreeMASTER GUI，方便调试

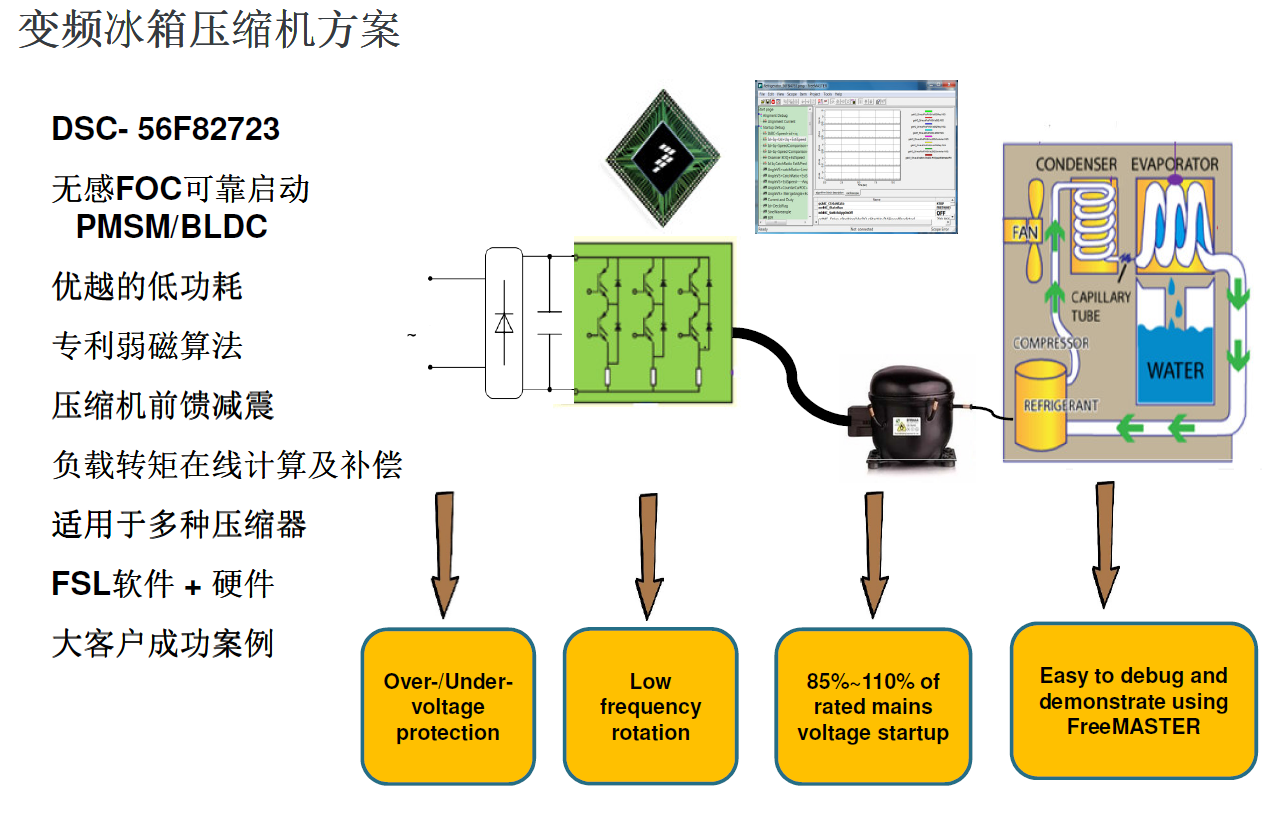

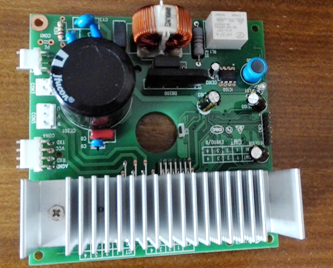

变频冰箱
装置： 56F82723-32位DSC
应用特点：
高性能VF冰箱压缩机控制方案，能源效率一级(24小时低于0.78kW.h，平均@32L)
电机驱动板待机功耗小于0.6W
IEC 60730认证控制器
速度和电流闭环控制的无传感器FOC控制
输入电压范围为80%-110%额定电源电压。
弱磁控制提高电机额定转速的最大运行速度
全负荷和输入电压范围下具有扩展磁链观测器的可靠启动策略
运行速度范围为1000转/分至4800转/分
过/欠电压、过电流、过温、过输入功率保护、分相和转子检测锁相。
FreeMASTER GUI，方便调试

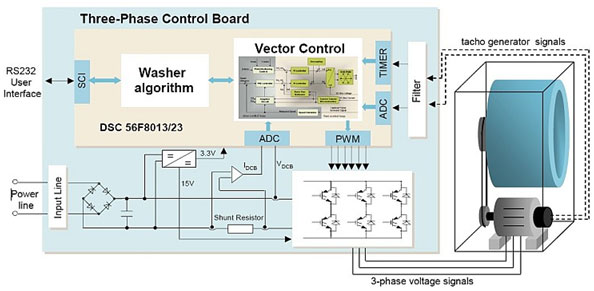

变频洗衣机
装置： 56F82723-32位DSC
应用特点：
洗衣机三相ACIM驱动器
三相bpm驱动正在开发中。
IEC 60730认证控制器
无传感器FOC(或带有单相霍尔传感器)
转速范围：300 rpm-18000 rpm(电机转速)，30 rpm-1600 rpm(鼓速)。
单相或三相电流传感算法的三相电流重构
非调理制动减速控制
50%-120%额定输入电压操作
过流、过温、过电压和欠压保护
洗衣机算法实现：
-旋转干燥的失衡检测
-翻滚-洗
-自旋干燥
串行RS 232控制接口

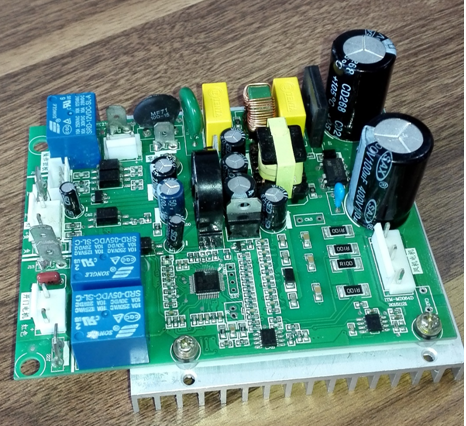

抽油烟机
装置：
KE02-32位M0+
目标应用：
歌迷
泵
应用特点：
MKE02Z32低端32位M0+单片机
无传感器三相梯形无刷直流电动机六步换流控制(60,120度控制)与转速和转矩闭环控制
用于BEMF过零传感的AD变换器
用六脉冲初始转子位置检测算法从任意电机位置出发
转子位置闭环启动更可靠的电机启动性能
过电压、欠压、过电流和故障保护
FreeMASTER软件控制接口与监控
